| 是否进口：否 | 产地：山东 | 加工定制：是 |
| 品牌：建大仁科 | 型号：RS-NH3-*-2 | 类型：固定式 |
| 测量范围：广 | 测量精度：/ | 功率：/w |
| 尺寸：/mm | 重量：/kg | 适用范围：广 |
具体价格根据您的选型、参数、采购数量而定，期待您的来电！
1.产品介绍
1.1产品概述
由于动物排泄的粪便中会随着时间的延长，产生大量的氨气气体，这个时候就需要对这些气体的浓度进行检测，避免人工作业时出现意外事故。在农药制造厂、化工厂、化肥厂等产生氨气的场合亦需要对氨气进行实时的浓度检测或控制。

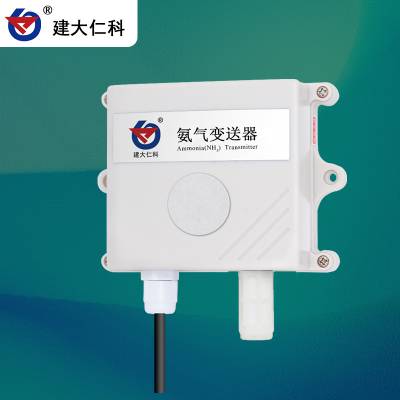

我司设计的氨气变送器，采用进口***氨气传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于农业大棚、养殖场、农药制造厂、化工厂等需要氨气实时监测控制的场合。
设备采用宽压10~30V直流供电，模拟量信号输出，4~20mA、0~5V、0~10V可选，外壳防护等级高，可以适应现场环境恶劣的检测场合。
1.2功能特点
■采用进口***电化学传感器，稳定耐用。
■测量范围多种选择，0~50PPM、0~100PPM、0~500PPM。
■测量精度高，可达±2%FS以内,重复性可达2%以内。
■可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰显示。
■现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
■产品采用壁挂式防水壳，安装方便，防护等级高可应用于恶劣的现场环境。
1.3技术参数
供电电源
| 10~30V DC
|
输出信号
| 4-20mA-5V-10V
|
功耗
| 0~50ppm（高精度）0.12W
|
0~100ppm（高精度）0.12W
| |
0~500ppm 0.9W
| |
工作温度
| -20~50℃
|
工作湿度
| 15~90%RH 无冷凝
|
压力范围
| 90~110Kpa
|
稳定性
| ≤2%信号值/月
|
响应时间
| 50、100ppm≦90S 500ppm≤25S
|
预热时间
| 0~50ppm（高精度） ≥5分钟
|
0~100ppm（高精度）≥5分钟
| |
0~500ppm ≥48小时
| |
氨气零点漂移（-20~40℃）
| 0~50ppm（高精度） ≤±2ppm
|
0~100ppm（高精度）≤±2ppm
| |
0~500ppm ≤±15ppm
| |
重复性
| 0~50ppm（高精度） ≤2%
|
0~100ppm（高精度）≤2%
| |
0~500ppm ≤5%
| |
使用寿命
| ≥24个月
|
精度
| 0~50ppm（高精度） ±2%FS
|
0~100ppm（高精度）±2%FS
| |
0~500ppm±20%FS 氧气含量：≥18%VOL
| |
分辨率
| 0-50ppm：0.1ppm
|
0-100、0-500：1ppm
|
以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压，待测气体浓度不超过传感器量程的环境下测得。
1.4产品选型
RS
| 公司代号
| ||||
NH3-
| 单氨气变送器
| ||||
I20
| 4~20mA电流输出
| ||||
V05
| 0~5V电压输出
| ||||
V10
| 0~10V电压输出
| ||||
2-
| 壁挂王字壳
| ||||
OLED-
| 壁挂王字壳带OLED显示
| ||||
50P
| 对应量程0~50ppm型号
| ||||
100P
| 对应量程0~100ppm型号
| ||||
500P
| 对应量程0~500ppm型号
| ||||
2.计算方法2.1电流型信号输出转换计算
例如量程0~100ppm，4~20mA输出，当输出信号为12mA时，计算当前氨气浓度值。此氨气量程的跨度为100ppm，用16mA电流信号来表达，100ppm/16mA=6.25ppm/mA，即电流1mA代表氨气浓度变化6.25ppm，测量值12mA-4mA=8mA，8mA*6.25ppm/mA=50ppm，当前氨气浓度为50ppm。
2.2电压型信号输出转换计算
例如量程0~100ppm，0-10V输出，当输出信号为5V时，计算当前氨气浓度值。此氨气量程的跨度为100ppm，用10V电压信号来表达，100ppm/10V=10ppm/V，即电压1V代表氨气浓度变化10ppm，测量值5V-0V=5V，5V*10ppm/V=50ppm,当前氨气浓度为50ppm。
2.3氨气测量单位ppm与mg/m3 换算关系
转换公式是基于25℃和1个大气压：X ppm = (Y mg/m3)(24.45)/(分子量)或Y mg/m3 = (X ppm)(分子量)/24.45
仅适用于计算氨气（NH3）：1ppm=1.44mg/m3 1mg/m3=0.70ppm
3.常见问题及解决方法
无输出或输出错误
可能的原因：
1)量程对应错误导致PLC计算错误。
2)接线方式不对或者接线顺序错误。
3)供电电压不对（针对0~10V型均为24V供电）。
4)变送器与采集器之间距离过长，造成信号紊乱。
5) PLC采集口损坏。
6)设备损坏。
